Le biomimétisme est un domaine en plein essor, et nous avons déjà parlé dans ce blog de l’inspiration de la nature dans différents domaines (camouflage, mobilité…). Cette fois-ci, un petit éclairage sur le programme OFFSET de la célèbre DARPA (rappel : Defense Advanced Projects Research Agency).

Là où il y a programme militaire, il y a acronyme et celui-ci (OFFSET, donc) signifie OFFensive Swarm-Enabled Tactics, soit tactiques offensives en essaim. La robotique en essaim, c’est un serpent de mer (pour rester dans la métaphore biologique); depuis les années 1990, de nombreux chercheurs et instituts s’inspirent de la nature et du comportement en essaim des oiseaux et des insectes pour imaginer des modes de travail collaboratifs pour des robots.

offset6

Car un essaim, c’est un système multi-agents en mouvement, un système complexe capable de comportements émergents et adaptés. A la différence d’un système classique (un vecteur, une mission), un essaim semble capable de prendre des décisions complexes et coordonnées dans un environnement non structuré. On parle d’auto-organisation, un processus par lequel de multiples décisions individuelles entraînent un comportement au niveau du groupe.

offset10

Prenons l’exemple d’un essaim d’insectes sociaux (fourmis, criquets…). Chaque individu possède des capacités de mouvement et de préhension limitée, l’ensemble de l’essaim étant quant à lui capable d’édifier des structures complexes. Autre exemple : les poissons ou oiseaux capables d’échapper à des prédateurs en utilisant des tactiques d’évitement tournoyantes complexes, sans que la trajectoire ne soit définie à l’avance, et chaque membre de l’essaim se fondant sur le comportement de ses voisins immédiats.

L’idée de la robotique en essaim, c’est donc de développer des algorithmes adaptés à des centaines ou des milliers de robots simples, chacun disposant de fonctions et de capacités de base et d’une connaissance limitée du monde et de ses voisins, afin de développer un comportement collectif résultant de la combinaison des actions individuelles.

offset5

Dans le programme OFFSET, la DARPA s’intéresse au combat urbain et vise à utiliser des techniques innovantes en essaim pour établir et maintenir une supériorité opérationnelle dans cet environnement. Car l’exploration d’un théâtre d’opérations en zone urbaine est complexe : l’environnement est imprévisible, compliqué (occlusion, multiples chemins, découpage vertical de l’espace). Une stratégie de type essaim permettrait d’avoir un réseau de capteurs distribués et dispersés, une combinaison des effecteurs, et une distance opérationnelle accrue. L’idée dans le programme est d’employer environ 250 éléments autonomes et hétérogènes au sein de l’essaim, dans une zone équivalant à 8 blocs urbains (rappelons que nous sommes aux USA et que leurs villes sont conçues avec Minecraft – juste pour plaisanter), et pour une durée moyenne de mission de 6 heures.

offset7

La logique est présentée dans le schéma ci-dessous : les individus sont munis d’algorithmes de base (ainsi SLAM signifie Simultaneous Location & Mapping, cartographie et localisation simultanées). Des missions de plus haut niveau sont définies (les primitives), et le système multi-agents doit lui montrer l’emploi de tactiques (comme donner l’assaut à un bâtiment).

offset2

Pour ce faire (et comme présenté dans la vidéo ci-après), l’agence cherche à développer un environnement interactif de type jeu vidéo permettant à des opérateurs humains de juger de la pertinence des tactiques de l’essaim observées. En parallèle, la DARPA souhaite disposer d’une plate-forme de test physique permettant d’évaluer les individus autonomes et de définir une architecture de contrôle.

Dans sa forme, le projet est dynamique et itératif et utilise la méthode agile: tous les 6 mois, la DARPA organise un « Sprint » – donc une session de prototypage rapide – sur l’une des thématiques d’intérêt : autonomie de l’essaim, tactiques de l’essaim, interaction essaim/humain, environnement virtuel et plate-forme de test physique.

offset8

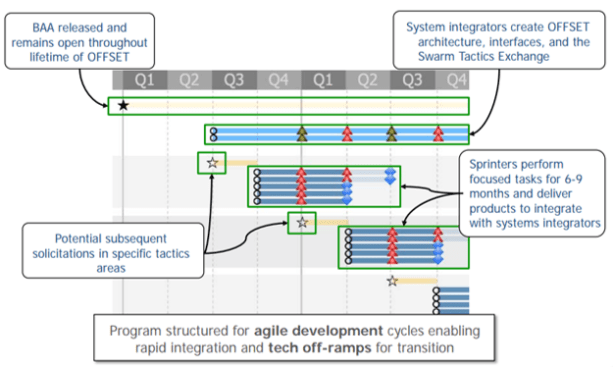

En parallèle, l’agence peut décider de déclencher un « sprint » sur une thématique ad hoc, à n’importe quel moment. Le schéma ci-après présente l’organisation du projet.

offset9

Le projet est innovant dans le fond et la forme, même si c’est encore une fois l’alliance de groupes industriels « classiques » qui rafle la mise, la phase 1 du contrat ayant été notifiée à Raytheon BBN Technologies et Northrop Grumman, les acteurs moins classiques se voyant intervenir lors des sprints. Presque innovant, donc…

swarm7

Nous avons déjà parlé dans ce blog d’essaims de drones (voir par exemple cet article sur le programme Gremlins de l’US Air Force, ou celui-ci traitant des drones CICADA). Cette fois ci, il s’agit de la démonstration de la viabilité du concept par une expérimentation en grandeur nature.

Rappelons déjà ce que c’est qu’un essaim de drones : il ne s’agit pas simplement de mettre de nombreux drones ensemble, mais surtout de les faire fonctionner de manière intelligente, adaptative et coordonnées. C’est une problématique étudiée depuis longtemps : dans les années 1990, de nombreux travaux – notamment ceux du Pr Rodney Brooks au MIT (Massachussetts Institute of Technology) – traitaient de la robotique en essaim.

swarm6

L’idée est de s’inspirer des capacités des animaux sociaux, et notamment des insectes. Elle consiste à considérer que chaque individu est relativement simple dans son comportement, mais capable de communiquer et de se coordonner avec ses congénères pour produire un comportement complexe et coopératif.  Les avantages de l’adaptation d’une telle approche sont nombreux : la simplicité des unités élémentaires (et donc leur coût), la redondance, la capacité à couvrir des zones importantes (par exemple pour réaliser de la surveillance, ou de la saturation de communications).

L’US Air Force vient d’annoncer qu’ils ont mené le plus grand test d’essaim à ce jour : 3 avions F18/SuperHornet ont ainsi largué 103 (!) drones Perdix pour une simulation de mission coopérative de surveillance. Et avec succès.

swarm5

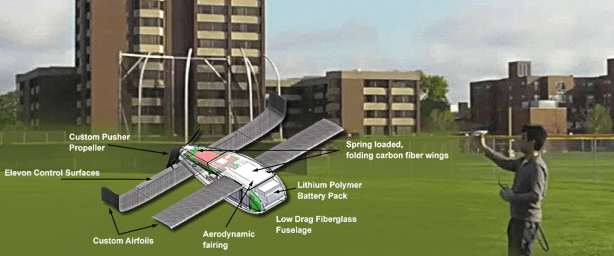

Le drone Perdix est un drone simple, développé lors du programme PERDIX doté de 20 millions de dollars (donc un petit programme) – il est aujourd’hui dans sa sixième version. Chaque drone, d’une envergure de 30 cm, pèse 300g environ et est construit en kevlar et en fibres de carbone. A l’origine conçu par le MIT, le Perdix (sans « r ») est capable de voler à 112km/h, et est doté d’une micro-caméra et d’une batterie au lithium. Le drone est développé à partir de composants sur étagère (composants de smartphones, en particulier) et est fabriqué en utilisant des techniques de fabrication additive (impression 3D).

swarm3

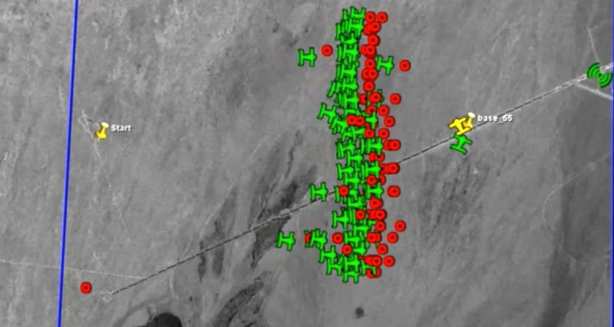

Le Perdix ne possède pas d’intelligence « locale » : un système distribué réparti leur confère une intelligence collective, chaque drone se synchronisant ensuite avec ses voisins immédiats. Si la mission est donc claire, la manière de la remplir dépend de la configuration de l’essaim, et s’adapte en conséquence (ci-après, une image de l’une des configurations). C’est d’ailleurs la seconde expérimentation : lors de la première, 90 drones avaient montré avec succès leur capacité au vol collaboratif.

swarm2

Comme on le voit dans la vidéo ci-après, la démonstration a montré avec succès que l’essaim pouvait adopter différentes configurations de vol correspondant à une simulation de mission de surveillance.

Au-delà de l’exercice lui-même, le programme Perdix est innovant, car il s’appuie sur le DIUx (Defense Innovation Unit eXperimental), une structure créée il y a deux ans dans la Silicon Valley par le Secrétaire d’Etat à la défense actuel, Ashton Carter (lui-même ancien chercheur en physique théorique). La structure cherche d’ailleurs aujourd’hui un industriel capable de produire plus de 1000 drones Perdix.

SD visits in California

DIUx est un poste avancé de la défense américaine en Silicon Valley, chargé de s’assurer que des technologies critiques n’échappent pas à la Défense américaine. Il rassemble des spécialistes en technologies, des industriels et des investisseurs en capital risque. DIUx répond à la difficile question du financement de l’innovation de défense, en s’assurant que des start-ups innovantes peuvent accéder à des programmes gouvernementaux sans en subir les inconvénients (notamment la longueur des cycles). La démarche est intéressante et mérite d’être étudiée pour notre pays – reste à voir si, aux Etats-Unis, elle survivra à la prochaine présidence…

cicada3

Il s’appelle CICADA comme les cigales de type  magicicada septendecim (j’ai été biologiste au début, mais juste au début), une espèce dont les larves restent enfouies pendant 17 ans dans le sol. Je vous rassure, ce n’est pas cela sa caractéristique première, mais plutôt sa robustesse et sa capacité d’évoluer en essaim de très nombreux individus.

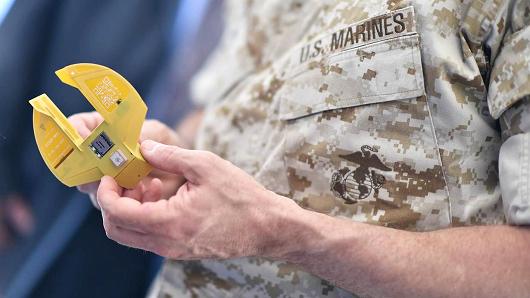

« Il », c’est le nouveau nano-robot (un terme un peu abusif, je trouve) de l’US Army. Dans ce contexte, CICADA signifie Covert Autonomous Disposable Aircraft : un drone aérien jetable et surtout évoluant par essaim d’individus si nombreux que leur capture globale serait physiquement impossible. Des sales bestioles, donc.

L’idée n’est pas nouvelle. Rodney Brooks, un des pionniers de la robotique et de la vie artificielle avait, dans les années 90, déjà formulé le concept de robots en essaim. Mais aujourd’hui, le concept technologique s’accompagne d’un mode opératoire et d’un concept d’opérations.

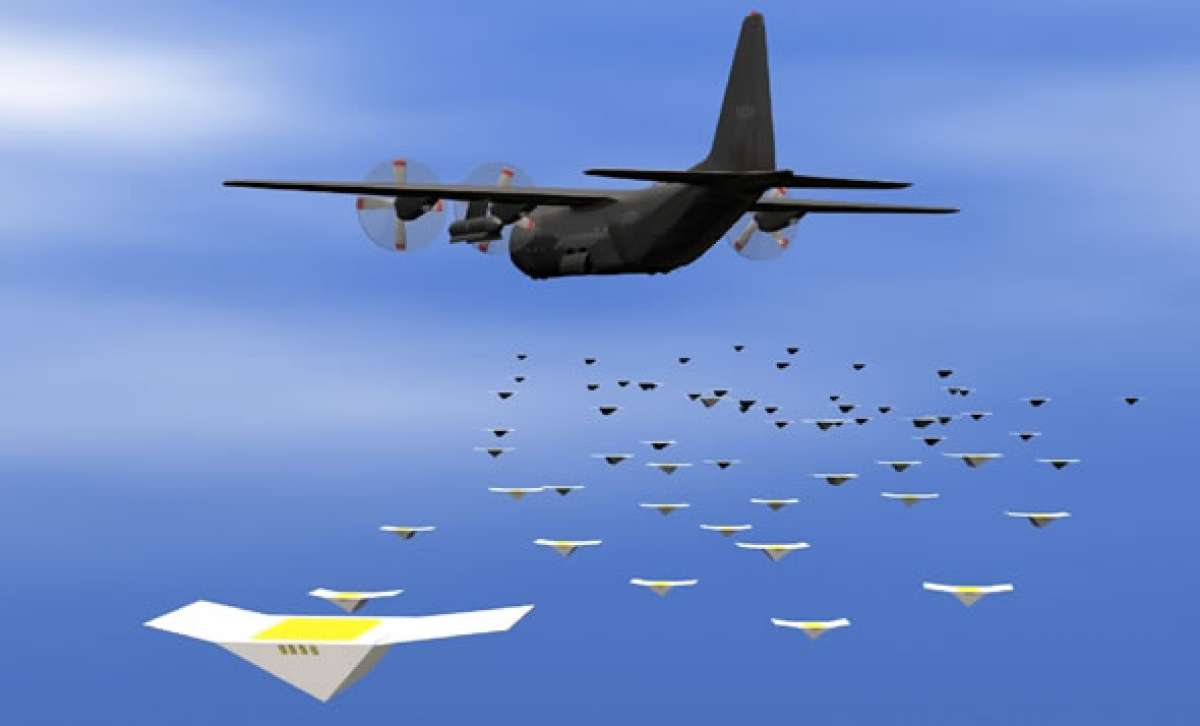

Pourquoi doit il être robuste ? Justement à cause de ce mode opératoire, consistant à larguer un essaim de robots à partir d’un avion ou d’un drone, et de les laisser atteindre le sol, en espérant qu’ils survivent à un impact moyennement bien contrôlé (puisque dans la phase de descente, l’engin peut atteindre 75 km/h).

cicada1

Chaque CICADA est équipé de senseurs (phoniques, magnétiques ou sismiques par exemple), d’un gyroscope et d’un GPS pour sa navigation. Il coûte environ 1000$ à construire, trop cher donc pour l’instant, mais les concepteurs de l’engin visent un coût de fabrication de250$.

Quand on parle de robustesse : ni le sable, ni l’impact sur l’asphalte, ni le gravier ou les branches n’ont eu raison de ces bébêtes! Seul un buisson épineux a réussi à empêcher un CICADA de remplir sa mission.

cicada4

Le CICADA a été présenté aux LabDays (voir cet article). Outre son intérêt militaire, il pourrait fournir un moyen pour les météorologistes de prévoir les tornades et autres phénomènes dangereux, en permettant d’établir de très nombreux relevés de températures dans une zone donnée de l’atmosphère. En plus, la bestiole est duale…
